金屬硬密封浮動球閥產品簡介：

本公司生產的Q41H/Y硬密封浮動球閥解決了防密封表面粘帶和高溫卡阻的現象，采用了彈性加載結構，在正常關閉情況下確保了球體密封面與閥座密封之間的接觸，在高溫工況下，能有效補償內件受熱膨脹，避免因高濁而導致的卡阻，適合于中小口徑高溫使用場合。球體表面采用特殊表面硬化處理，閥座整體用特種硬質材料或局部堆焊硬質材料，確保密封圈之間有合適的硬度差，因此適合固體顆粒和磨料介質。由于密封填料方面采用柔性石墨，金屬纏繞式墊片，能用于高溫、高壓工況，并具有耐火燒功能。

金屬硬密封浮動球閥工作原理：

Q41H/Y硬密封浮動球閥的球體與閥座完全采用金屬對金屬的密封方式，為了確保閥門在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊以及采用高強度高硬度陶瓷材料等，球體和閥座表面硬度一般可達到HRC60以上，****可達HRC74以上。密封面材料耐溫可達540℃,****可達980℃。材料的結合強度可以達到10000PSI以上，密封面材料還具有很好的耐磨擦、耐沖擊等性能。金屬硬密封球閥能夠適用于絕大多數的苛刻工況條件。

金屬硬密封浮動球閥產品特點：

1、本身具有防火防靜電功能。

2、手柄與閥桿采用扁方型連接。也可根據需要加鎖定結構，防止誤操作。

3、采用下裝式閥桿、設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。

4、閥座采用圓柱形彈簧加截的金屬硬密封結構，能適應于較高溫度及各種粉塵與固體顆粒介質。

金屬硬密封浮動球閥主要零部件：

主要零件

閥體

WCB

ZG1Cr18Ni9Ti

CF8(304)

CF3(304L)

ZG1Cr18NT
12Mo2Ti

CF8(316)

CF3M(316L)

球體、閥桿

2Cr13

1Cr18Ni9Ti

OCr18Ni9
(304)

00Cr19Ni11
(304L)

1Cr18Ni
12Mo2Ti

0CR17Ni
12Mo2(316)

00Cr17Ni
14Mo2(316L)

密封圈

特種硬化材料

填料、墊圈

柔性石墨環(huán) 柔性石墨纏繞墊

適用工況

適用介質

高溫的或含有顆粒等介質

適用溫度

-28-400℃

-28-500℃

應用規(guī)范

設計制造按

GB122237-89

API6D

JPI7S-48

法蘭遲寸按

JB79-59、GB9113、HG20592-97

ANSI B16.5

JIS B2212-2214

結構長度按

GB12221-89

ANSI B16.10

JIS B2002

檢驗試驗按

GB/T13927-89 JB/T9092-99

API598

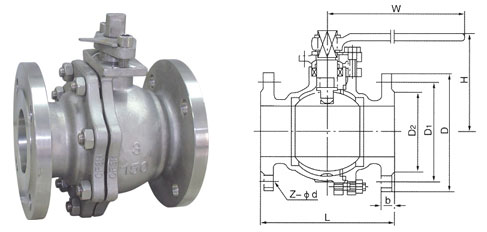

金屬硬密封浮動球閥主要連接尺寸:

1.6MPa

型號	公稱通徑 Dn (mm)	尺寸 (mm)
型號	公稱通徑 Dn (mm)	L	D	Dl	D2	B-f	Z-φd	H	DO
Q41H-16P	15	130	96	86	46	14-2	4-14	60	108
	20	140	105	75	65	14-2	4-14	64	120
	25	150	165	85	65	16-2	4-14	90	165
	32	165	135	100	78	16-2	4-18	105	180
	40	180	146	110	85	18-3	4-18	150	24O
	50	200	160	126	100	18-3	4-18	190	240
	65	220	180	145	120	18-3	4-18	195	320
	80	260	195	160	135	20-3	8-18	216	360
	100	280	216	180	165	20-3	8-18	260	400
	125	320	246	210	186	22-3	8-18	280	500
	150	360	280	2lO	210	2l-3	8-23	320	600
	200	400	335	295	265	26-3	12-23	370	800
	250	450	406	355	320	3O-33	12-25

2.5MPa

型號	公稱通徑 Dn (mm)	尺寸 (mm)
型號	公稱通徑 Dn (mm)	L	D	Dl	D2	B-f	Z-φd	H	Do
Q41H-25P	15	130	95	65	45	14-2	4-14	60	108
	20	14O	105	75	55	14-2	4-14	64	120
	25	150	115	85	B5	16-2	l-14	90	165
	32	165	136	100	78	16-2	4-18	106	180
	4O	180	146	110	85	18-3	4-18	160	24O
	50	200	160	126	100	20-3	4-18	205	270
	65	220	180	145	120	22-3	8-18	215	360
	80	260	195	160	136	22-3	8-18	230	4OO
	100	280	230	190	165	24-3	8-23	270	500
	125	S20	270	220	188	28-3	8-26	300	600
	150	360	300	260	218	30-3	8-26	340	900
	200	400	360	310	278	34-3	12-26	4OO	1100
	260	457	425	370	332	36-3	12-30

4.0MPa

型號	公稱通徑 Dn (mm)	尺寸 (mm)
型號	公稱通徑 Dn (mm)	L	D	D1	D2	B-f	B-f	Z-φd	H
Q41H-40P	15	130	96	66	46	40	16-2	4-14	80
	20	140	105	75	65	5l	16--2	4-14	66
	25	150	116	85	65	58	16-2	4-14	90
	32	180	135	100	78	66	18_S	4-18	105
	40	200	145	110	85	76	20-3	4-18	170
	50	220	160	125	100	88	20-3	4-18	230
	65	260	180	146	120	IIO	22-3	8-18	250
	80	280	195	160	135	12l	22-3	8-18	250
	100	320	230	190	160	150	24-3	8-23	296
	125	400	270	220	188	176	28-3	8-25	330
	150	400	300	250	218	204	30-3	8-26	376
	200	457	376	320	282	260	38-3	12-30	440
	250	533	446	385	346	313	42-3	12-3l
